Raumspar-Siphon: mehr Stauraum im Waschtischunterschrank

Unter jedem Waschbecken sitzt ein Siphon – und genau der nimmt im Waschtischunterschrank oft den meisten Platz weg. Ein Raumspar-Siphon, auch Sparraumsiphon oder Platzspar-Siphon genannt, löst das Problem: Er führt das Wasser flach an der Wand entlang statt mitten durch den Schrank. So bleibt der Schubkasten fast vollständig nutzbar.

Wir fertigen Waschtischunterschränke mit Schubladen aus Eiche massiv und planen den Platz für den Siphon von Anfang an mit. Auf dieser Seite erklären wir, welche Lösung zu Ihrem Bad passt.

Was ist ein Raumspar-Siphon?

Ein Siphon ist der Geruchsverschluss unter dem Waschbecken: Im gebogenen Rohr bleibt immer etwas Wasser stehen und hält Gerüche aus dem Abwasserrohr fern.

Ein klassischer Siphon – als Röhren- oder Flaschensiphon – hängt senkrecht unter dem Becken und geht dann nach hinten in die Wand. Er braucht Platz in der Höhe und in der Tiefe, mitten im Schrank.

Ein Raumspar-Siphon ist flach gebaut. Er leitet das Wasser vom Ablauf direkt nach hinten und liegt eng an der Wand. Der Geruchsverschluss sitzt dabei ganz hinten, sodass vorn im Schrank Platz für den Schubkasten bleibt.

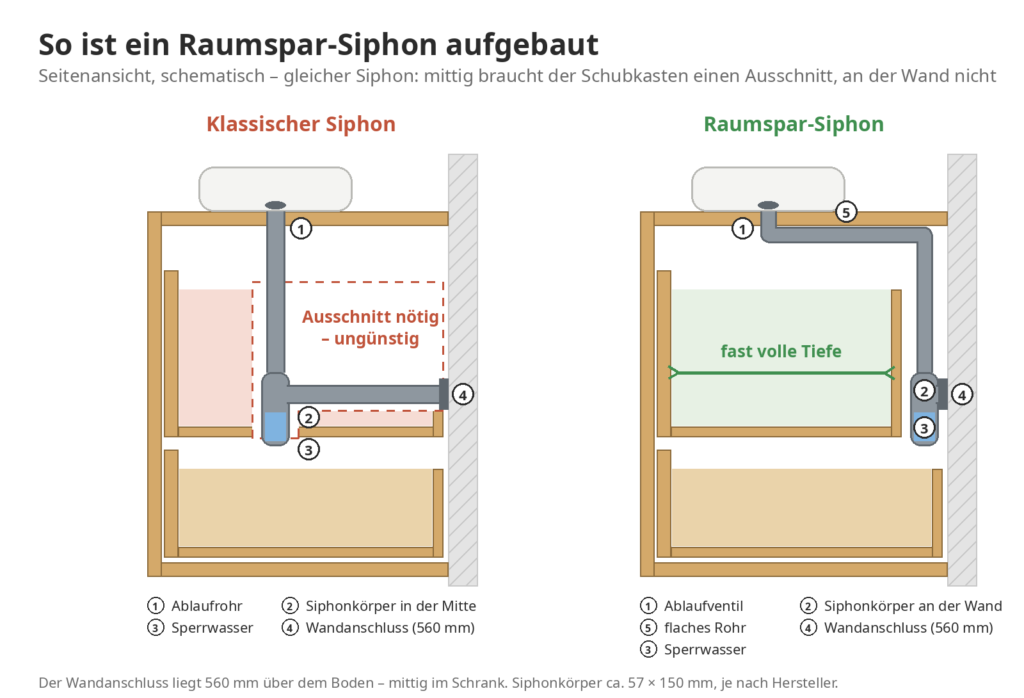

Zeichnung: Klassischer Siphon mittig – der Schubkasten braucht einen ungünstigen Ausschnitt; Raumspar-Siphon dicht an der Wand – der Schubkasten reicht fast bis nach hinten. Wandanschluss 560 mm über dem Boden

Warum ein Raumspar-Siphon bei Schubladen sinnvoll ist

Ein Unterschrank mit Schubladen hat keine Tür, hinter der man ein Rohr einfach versteckt. Der Schubkasten läuft bis nach hinten – und trifft dort auf den Siphon. Mit einem Raumspar-Siphon:

  • bleibt der obere Schubkasten fast in voller Tiefe nutzbar
  • braucht der Schubkasten oft keinen oder nur einen kleinen Ausschnitt
  • sieht der Schrank innen aufgeräumt aus – kein Rohr mitten im Stauraum

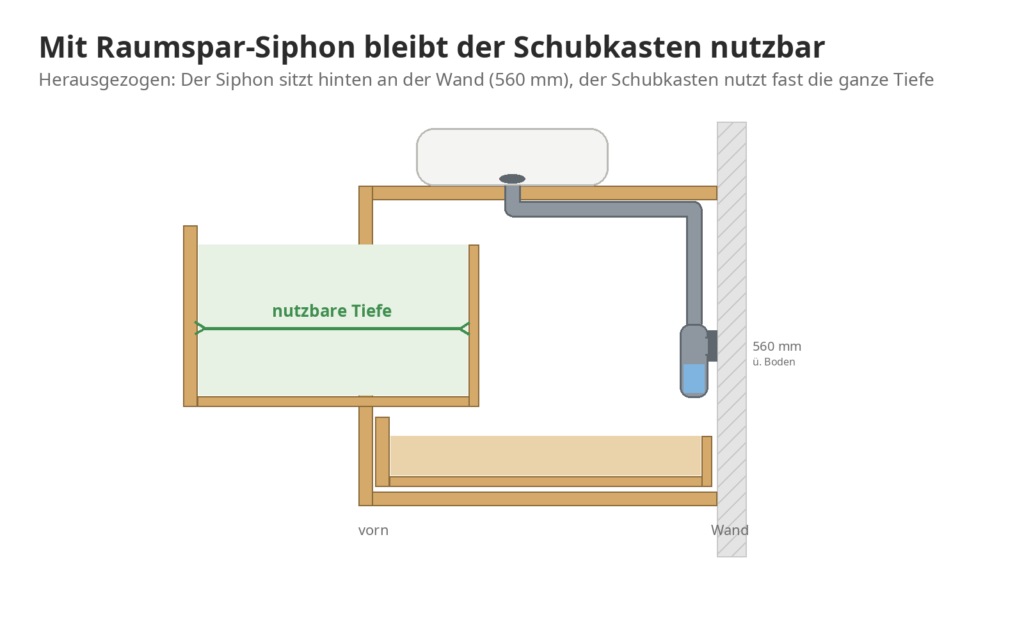

Zeichnung: herausgezogener Schubkasten, Raumspar-Siphon hinten an der Wand auf 560 mm Höhe

Drei Lösungen für den Siphon im Schubladen-Unterschrank

Je nach Siphon, Becken und Lage des Abflusses in der Wand planen wir eine von drei Lösungen:

1. Raumspar-Siphon – Schubkasten fast voll nutzbar
Der flache Siphon liegt eng an der Wand. Der Schubkasten bekommt keinen oder nur einen kleinen Ausschnitt an der Rückseite.

2. U-Ausschnitt im Schubkasten
Beim klassischen Siphon bekommt der obere Schubkasten eine U-förmige Aussparung, durch die das Rohr läuft. Links und rechts davon bleibt Stauraum, nur in der Mitte fehlt etwas Platz.

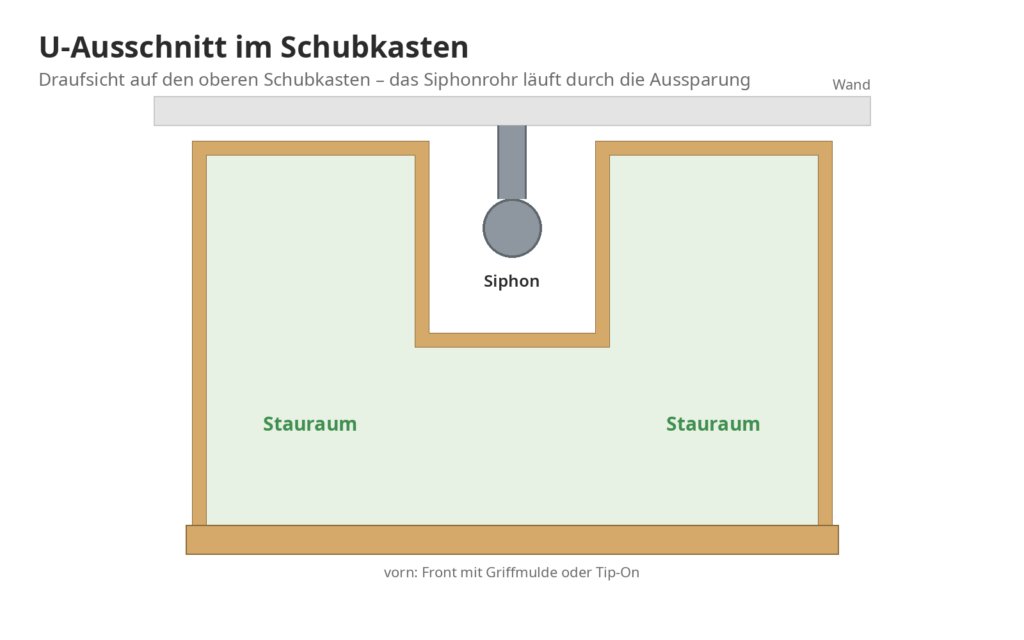

Zeichnung: Draufsicht auf einen Schubkasten mit U-Ausschnitt für den Siphon

3. Verkürzter Schubkasten
Der Schubkasten ist hinten kürzer, der Siphon sitzt dahinter. Die ganze Breite bleibt nutzbar, dafür ist der Schubkasten weniger tief.

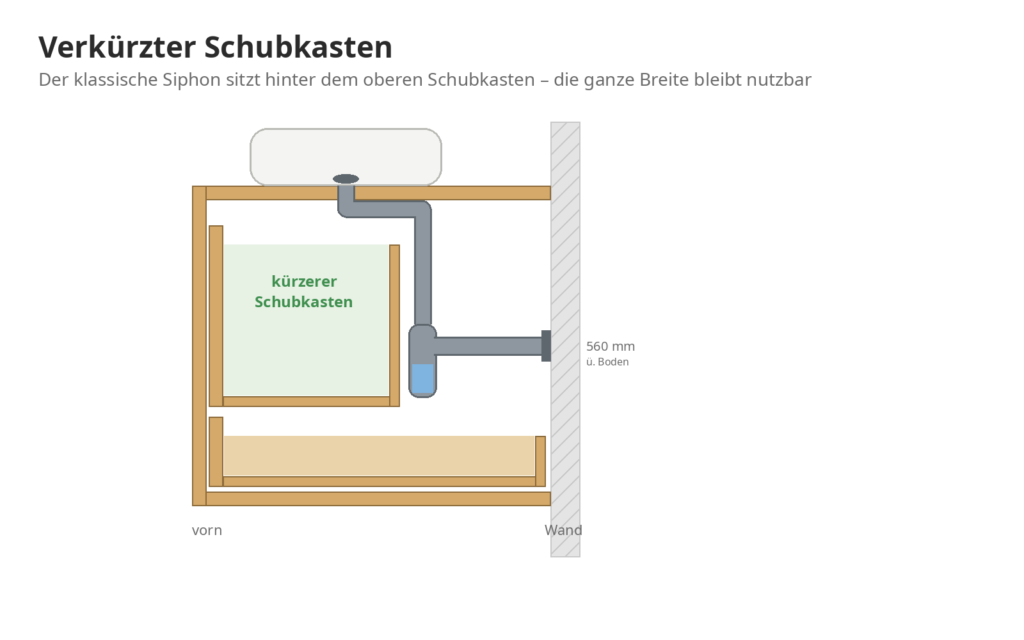

Zeichnung: verkürzter oberer Schubkasten, Siphon dahinter mit Wandanschluss auf 560 mm
Raumspar-Siphon U-Ausschnitt Verkürzter Schubkasten
Stauraum am meisten Mitte eingeschränkt volle Breite, weniger Tiefe
Siphon flach, an der Wand klassisch klassisch
Gut für neue Bäder, Renovierung vorhandenen Siphon behalten breite, flache Schubkästen

Der untere Schubkasten ist in allen drei Fällen meist nicht betroffen, weil der Siphon im oberen Bereich des Schranks sitzt.

Worauf Sie beim Raumspar-Siphon achten sollten

  • Höhe des Abflusses in der Wand: Der Raumspar-Siphon braucht einen Wandanschluss in passender Höhe direkt hinter dem Schrank. Liegt der Abfluss sehr tief, passt ein klassischer Siphon mit U-Ausschnitt oft besser.
  • Position des Beckenablaufs: Wo der Ablauf des Waschbeckens sitzt, bestimmt, wo das Rohr durch die Abdeckung des Unterschranks geht. Diese Bohrung setzen wir nach Ihren Angaben.
  • Aufsatz- oder Einbaubecken: Bei Aufsatzbecken geht der Ablauf durch die Abdeckung des Unterschranks. Bei Einbaubecken ragt das Becken selbst etwas in den Schrank hinein – das planen wir bei der Höhe des oberen Schubkastens mit.
  • Zugang für die Reinigung: Auch ein Raumspar-Siphon muss gelegentlich gereinigt werden. Nach dem Herausnehmen des Schubkastens kommen Sie gut heran.

Den Siphon selbst wählen und kaufen Sie bei Ihrem Installateur oder im Fachhandel. Wir passen den Unterschrank daran an.

Was wir für die Planung von Ihnen brauchen

  1. Art des Siphons: Raumspar-Siphon oder klassischer Siphon – am besten mit Modell oder Datenblatt
  2. Höhe und Position des Abflusses in der Wand, gemessen vom Boden und von einer Seite
  3. Maße des Waschbeckens und die Position des Ablaufs
  4. Gewünschte Breite, Höhe und Tiefe des Unterschranks

Daraus planen wir Schubkästen, Ausschnitt und Bohrungen und schicken Ihnen eine Zeichnung zur Freigabe.

Waschtischunterschränke mit Schubladen

Diese Varianten fertigen wir aus Eiche massiv nach Ihren Maßen – jeweils mit Platz für Ihren Siphon:

Alle Varianten mit Softclose oder Tip-On finden Sie in der Übersicht Waschtischunterschrank mit Schubladen.

Häufige Fragen

Ist ein Raumsparsiphon dasselbe wie ein Sparraumsiphon?
Ja. Raumspar-Siphon, Sparraumsiphon und Platzspar-Siphon meinen dasselbe: einen flachen Siphon, der wenig Platz im Unterschrank braucht.

Brauche ich bei einem Schubladen-Unterschrank unbedingt einen Raumspar-Siphon?
Nein. Mit einem U-Ausschnitt oder einem verkürzten Schubkasten passt auch ein klassischer Siphon. Der Raumspar-Siphon bringt aber den meisten Stauraum.

Liefern Sie den Siphon mit?
Nein, den Siphon besorgen Sie über Ihren Installateur oder den Fachhandel. Wir fertigen den Unterschrank passend dazu.

Kann ich den Ausschnitt später noch ändern lassen?
Am besten planen wir ihn von Anfang an mit. Geben Sie uns deshalb bei der Anfrage die Daten Ihres Siphons und die Lage des Abflusses an.
